CP1 /CP2-维根斯 WIGGENS 真空系统(带两个冷阱)

  • 型号 CP1 /CP2
  • 品牌
  • 【简单介绍】
    品牌 其他品牌 产地 进口
    输送介质 油类 类型 其他
    驱动方式 其他 泵轴位置 其他
    扬程 /m

    维根斯 WIGGENS 真空系统(带两个冷阱) CP1 /CP2 :旋片式油封真空泵是较常用的传统真空泵,可以应用在包括科研和生产在内的真空技术的许多领域中。旋片式真空泵是ChemVak 特别推出的标准型系列真空泵,该系列的真空泵可以单独使用,也可以作为其他真空泵例如分子泵、扩散泵等的前级泵。广泛应用于真空蒸馏、真空抽滤、真空探伤、真空冷冻干燥、真空镀膜、真空检漏、真空包装、真空吸附等行业。

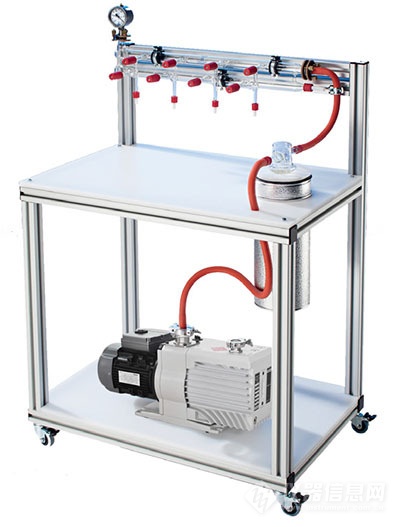

    维根斯 WIGGENS 真空系统(带两个冷阱) CP1 /CP2

    CP 1 /CP 2 真空系统( 带双冷阱,适合化学实验室)

    非常适合化学实验室的真空需要,如样品干燥工艺,气体清洗工艺,真空回流冷凝,减压蒸馏等工艺过程。

    * 设计紧凑,操作简单

    * 非常适合强腐蚀高真空的工艺过程

    * 所有部件采用硼硅 33 玻璃和 PTFE 材质

    * 移动简单,连接方便

    * 台面材质:PE

    * 双冷阱并联连接,可以切换使用,或者在其中一个故障的情况下另外一个快速切换使用。

    CP1 真空系统, 带真空表 订货号:1707

    CP2 真空系统, 不带真空表 订货号:1708

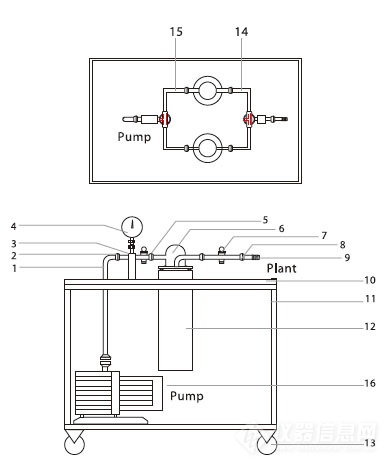

    CP 1 /CP 2 真空系统组件列表



    1、真空连接管,带KF-NW16珐兰接口
    2、螺纹转接头,GL18
    3、支撑单元
    4、真空表
    5、玻璃管线,带球形接口和三向阀门
    6、带特制杜瓦瓶的冷阱
    7、玻璃三向阀门
    8) 球形接头
    9) 螺纹转接头,GL18
    10、PE工作台面
    11、铝制支架
    12、杜瓦瓶
    13、可锁死的滚轮
    14、待抽体系一侧的玻璃管路,带三通阀门
    15、真空泵一侧的玻璃管路,带三通阀门
    16、Chemvak真空油泵(根据客户需要选型)

    CP1 /CP2-维根斯 WIGGENS 真空系统(带两个冷阱)

    根据客户需要定制的各种真空冷凝系统

    GP3 真空管系统-带冷阱和真空多岐管

    *  GP3 是一个可以移动的系统,该系统包含真空泵、冷阱和多歧管。

    * 多岐管已经被巧妙地安装在推车上,使用者可以使用四个接头中的任意一个进行工作,也可以同时工作。

    * 系统带 NW 16 法兰接口的真空表。拆掉真空表,您也可以连接数字式真空计

    * GP3 真空系统

    1、带盖子的18 CAL-S 杜瓦瓶。

    2、冷阱有效工作能力:2000ml

    3、冷阱冷凝能力:大250ml

    4、带真空表

    订货号17530

    * 可选其他套装:

    1、带一个大体积冷阱,或者两个

    2、带GKF 一体式冷阱等

    CP1 /CP2-维根斯 WIGGENS 真空系统(带两个冷阱)





    GP3 真空系统结构说明

    1、橡胶真空管,带NW 16 的法兰接口

    2、橡胶真空管,用于10mm olives 接头

    3、真空系统玻璃单元的支撑架

    4、真空泵(单独选配)

    5、KFL 29-GL 冷阱,冷阱大容积:250mL

    6、杜瓦瓶, 容积2000mL,型号:18 CAL-S

    7、带真空阀门的真空多岐管

    8、玻璃真空阀,带O 型圈密封和带10mmPTFE Olive 接头的GL18 螺纹接口,用于6mm 管路和接口阀

    9、带真空法兰的真空表

    9a、带10mm olive 的NW16 法兰接头

    10、真空气路连接,GL 18 的玻璃螺纹,带10mmPTFE Olive 接头

    11、PE 工作台面

    12、铝型材支架

    13、可锁死滚轮

    CP1 /CP2-维根斯 WIGGENS 真空系统(带两个冷阱)

    相关产品

    旋片式油封真空泵详细说明

    旋片式油封真空泵是常用的传统真空泵,可以应用在包括科研和生产在内的真空技术的许多领域中。旋片式真空泵是ChemVak 特别推出的标准型系列真空泵,该系列的真空泵可以单独使用,也可以作为其他真空泵例如分子泵、扩散泵等的前级泵。广泛应用于真空蒸馏、真空抽滤、真空探伤、真空冷冻干燥、真空镀膜、真空检漏、真空包装、真空吸附等行业。

    旋片式油封真空泵特点

    结构紧凑,密封性能好 ,关机后油不会回流

    * 防喷油设计

    * 低噪音,小体积,便于携带

    * 流速高,短时间内达到稳定的极限真空

    * 强耐水蒸气能力

    * 抗化学腐蚀能力相对同类泵更强

    * 能持久稳定地工作,维修率低

    * 油雾少,有利于优化实验室环境

    * 圆形油位显示窗,设计合理,观察更加方便

    * 配有气镇,可以抽除一定数量的可凝性气体

    * 电机配有过载保护,密封式电机(IP54)



    旋片式油封真空泵技术参数

    型号

    R-4SN

    R-8SN

    R-16SN

    R-8D

    R-17D

    R-24D

    R-36D

    类型

    单级泵

    单级泵

    单级泵

    双级泵

    双级泵

    双级泵

    双级泵

    流量(L/min)

    50

    120

    240

    180

    283

    360

    540

    低真空度(mbar)

    2.5 × 10-2

    2.5 × 10-2

    2.5 × 10-2

    × 10-4

    × 10-4

    × 10-4

    × 10-4

    马达功率(W)

    180

    300

    550

    550

    750

    750

    1100

    转速(RPM)

    1400

    1400

    1400

    1400

    1400

    1400

    1400

    噪音(dB)( 气镇关)

    < 60

    < 60

    < 60

    < 54

    < 54

    < 56

    < 56

    加油量(L)

    0.25

    0.28

    0.65

    1.1

    1.4

    1.9

    2.1

    防护等级

    IP40

    IP40

    IP40

    IP44

    IP44

    IP44

    IP44

    重量(kg)

    7

    13.5

    22

    29

    31

    37

    39

    接口规格

    5/8″ SAE Male

    7/16″ SAE Male

    5/8″ SAE Male

    7/16″ SAE Male

    3/8″ SAE Male; 1/4″ SAE Male;  5/16″ SAE Male

    DN25KF

    DN25KF

    DN25KF

    DN25KF

    订货号

    900101-22

    900102-22

    900104-22

    900111-22

    900112-22

    900025-22

    900035-22
